အအေးခန်း Air Dryer

ဖော်ပြပါ- Atlas Copco F6-400 အအေးခန်း အခြောက်ခံစက်

Atlas Copco F အမျိုးအစား အအေးခန်းလေမှုတ်စက်သည် လေ/လေ၊ လေ/ရေခဲသေတ္တာနှင့် ရေခြားနားသော ကိရိယာများ ပေါင်းစပ်ထားသည့် သုံးလုံးတွဲ အပူဖလှယ်ကိရိယာကို အသုံးပြုထားသည်။ ၎င်းသည် အအေးခံပြီးနောက် ကွဲကွာနေသော အရည်များကို ထိရောက်စွာ ဖယ်ရှားပေးပြီး ဖိသိပ်ထားသော လေကို အကြိုအအေးခံကာ အပူဖလှယ်မှု ထိရောက်မှုကို တိုးတက်စေသည်။

Dry Compressed Air ကို ဘာကြောင့် လိုအပ်တာလဲ။

Compressed Air သည် မတူညီသော စက်မှုနယ်ပယ်များစွာကို ဆောင်ရွက်ပေးသည်။ နေရာတိုင်း၊ အချိန်တိုင်း၊ သန့်ရှင်းခြောက်သွေ့နေဖို့ လိုပါတယ်။ ကုန်ကြမ်း ဖိသိပ်ထားသော လေသည် အစိုင်အခဲ၊ အရည်နှင့် ဓာတ်ငွေ့ အညစ်အကြေးများ ရှိသည်။ ဤအရာများသည် သင့်လေထုစနစ်နှင့် ကုန်ချောပစ္စည်းများကို ထိခိုက်စေနိုင်သည်။ အစိုဓာတ်သည် မကုသရသေးသောလေ၏ အဓိကအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်းသည် ပိုက်လိုင်းသံချေးတက်ခြင်း၊ pneumatic ကိရိယာများ စောစီးစွာဝတ်ဆင်ခြင်းနှင့် ထုတ်ကုန်ပျက်စီးခြင်းကဲ့သို့သော ပြဿနာများကို ဖြစ်စေနိုင်သည်။

1. အစိုဓာတ်အန္တရာယ်များကို ရှောင်ကြဉ်ခြင်း။

ကျွန်ုပ်တို့ပတ်ဝန်းကျင်ရှိ လေထုကို ဖိသိပ်ထားသောအခါတွင် ရေငွေ့နှင့် အမှုန်အမွှားများ၏ အာရုံစူးစိုက်မှုသည် သိသိသာသာ တိုးလာပါသည်။ ဥပမာအားဖြင့်၊ အိမ်တွင်းပတ်ဝန်းကျင်လေကို 7bar (e)/100 psig သို့ ဖိသိပ်ထားပြီး အခိုးအငွေ့ပါဝင်မှု သို့မဟုတ် စိုထိုင်းဆကို ခန့်မှန်းခြေအားဖြင့် 8 ဆ တိုးလာကာ အရည်အဖြစ် ရေအဖြစ် အအေးခံသည်။ ရေပမာဏသည် သီးခြားအသုံးပြုမှုအပေါ်မူတည်ပါသည်။ Compressed air တွင် ရေသုံးမျိုးပါဝင်နိုင်သည်- အရည်ရေ၊ ရေမှုန်(မြူ)နှင့် အငွေ့(ဓာတ်ငွေ့)။ ထို့ကြောင့် compressed air မှ အစိုဓာတ်ကို ထိထိရောက်ရောက် ဖယ်ရှားရန် အလွန်အရေးကြီးပါသည်။

2. လေထဲတွင် အစိုဓာတ်ကို ဖြစ်စေနိုင်သည်။

- compressed air pipes များ တိုက်စားခြင်း။

- နယူးမက်တစ်စက်များ ပျက်စီးခြင်းနှင့် ချွတ်ယွင်းခြင်း။

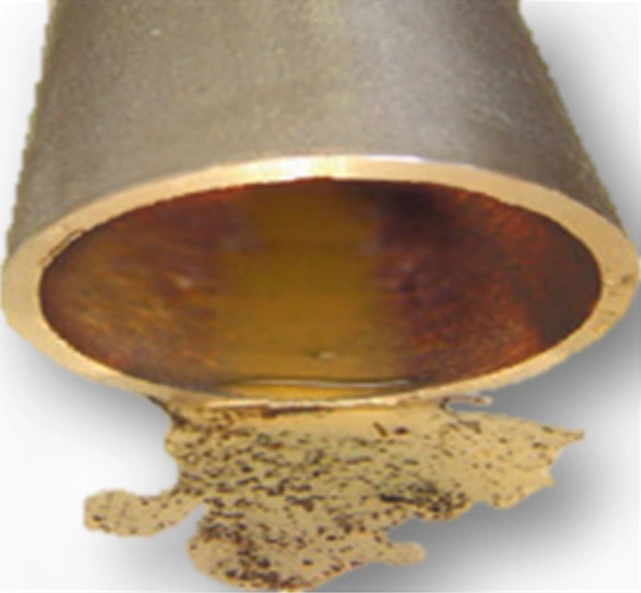

- ပိုက်များ သံချေးတက်စေပြီး compressed air ယိုစိမ့်မှု ဖြစ်စေသည်။

- အရည်အသွေးညံ့ဖျင်းသော coating သည် electrostatic ဖြန်းခြင်းလုပ်ငန်းစဉ်တွင်ယိုယွင်းစေသည်။

- နောက်ဆုံးထုတ်ကုန်အရည်အသွေး ကျဆင်းခြင်း။

3. အအေးခန်း အခြောက်ခံစက်များ၏ ရေဓာတ်ခန်းခြောက်ခြင်းဆိုင်ရာ စည်းမျဉ်း

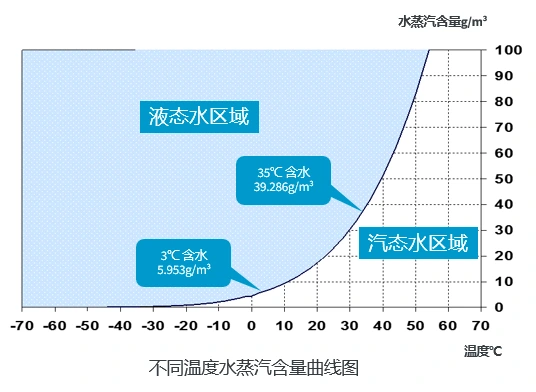

ပုံတွင် လေထုသည် မတူညီသော အပူချိန်တွင် ရေခိုးရေငွေ့ ပမာဏ ကွဲပြားသည်ကို ပြသထားသည်။ လေအေးသွားသလို သူ့ရဲ့ရေငွေ့အဆင့်လည်း ကျသွားတယ်။ မျဉ်းကွေးတွင် ပြည့်နှက်နေသော ရေငွေ့အဆင့်ကို အမှတ်အသားပြုသည့် အမှတ်များရှိသည်။ ဤအမှတ်တစ်ခုစီအတွက် အပူချိန်သည် နှင်းရည်ဖြစ်သည်။ နှင်းကျသောအမှတ်သည် ဖိသိပ်ထားသောလေထဲတွင် ရေငွေ့နည်းခြင်းကို ဆိုလိုသည်။ အအေးခန်းလေအခြောက်ခံစက်များသည် ဤအခြေခံစည်းမျဉ်းကို အသုံးပြုသည်။ ၎င်းတို့သည် compressed air ကို refrigerant ဖြင့် အပူဖလှယ်နိုင်သည်။ ဤလုပ်ဆောင်ချက်သည် compressed air ၏အပူချိန်ကိုကျဆင်းစေသည်။ အေးမြသောလေ၏ ရေငွေ့သည် အရည်အဖြစ်သို့ ပြောင်းလဲသွားသည်။ ဤအရည်သည် စနစ်မှ ထွက်သွားပါသည်။ ဥပမာအားဖြင့်၊ 35 ℃ တွင် compressed air ၏ saturated water vapor content သည် 39.286 g/m³ ဖြစ်သည်။ refrigerant နှင့် cooling 3 ℃ ဖြင့် အပူဖလှယ်ပြီးနောက်၊ saturated water vapor content သည် 5.953g/m³ ဖြစ်သည်။ 33.333g/m³ ၏ ခြားနားချက်သည် အအေးခံစက်ဖြင့် အအေးခံပြီး ရေဓာတ်ခန်းခြောက်ပြီးနောက် ဖယ်ရှားသည့် ရေပမာဏကို ညွှန်ပြသည်။ ဆိုလိုသည်မှာ၊ compressed air သည် freeze dryer မှတဆင့် ဖြတ်သန်းပြီးနောက် အစိုဓာတ်၏ 85% ခန့်ကို ဖယ်ရှားပြီး compressed air ကို အခြောက်ခံခြင်းသည် ထုတ်လုပ်မှု လုပ်ငန်းစဉ်လိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေပါသည်။

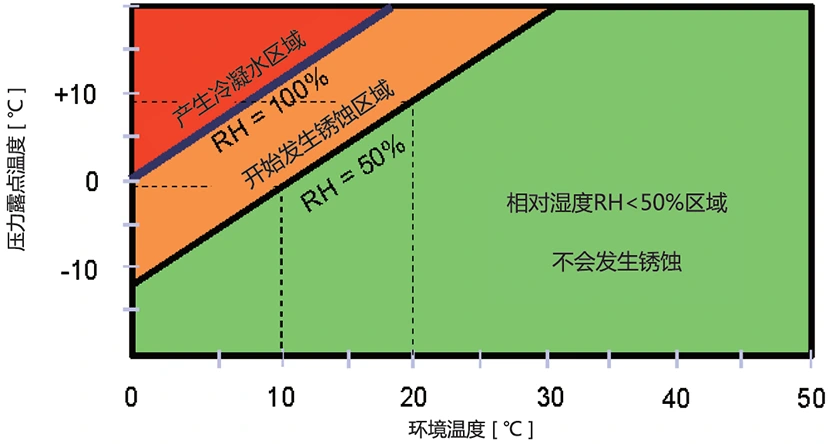

အအေးခံထားသော လေသည် ရေငွေ့ကိုသာ အရည်အဖြစ်သို့ ပြောင်းလဲပေးကြောင်း ထပ်လောင်းလေ့လာဆန်းစစ်ချက်က ဖော်ပြသည်။ ထို့နောက် ၎င်းသည် ဖိသိပ်ထားသောလေမှ ဤအရည်များကို ခွဲထုတ်သည်။ ညံ့ဖျင်းသောရေနုတ်မြောင်းသည် ဖိသိပ်ထားသောလေဖြင့် ရေအရည်များကို ပိုက်များအတွင်းသို့ ပြန်လည်စီးဆင်းစေပါသည်။ လိုချင်သောရေကို ခွဲထုတ်ခြင်းရလဒ်သည် ဤနည်းဖြင့် မရောက်နိုင်ပါ။ Condensed compressed air သည် 100% နှိုင်းရစိုထိုင်းဆ ရှိပါသည်။ ဤစိုထိုင်းဆကို လျှော့ချရန် လေထု၏ အပူချိန်သည် မြင့်တက်လာရန် လိုအပ်သည်။ ထိုအပူချိန်ကို မြှင့်တင်ခြင်းမရှိပါက လေထုထဲတွင် ရေခိုးရေငွေ့များသည် ပိုက်များနှင့် လေစွမ်းအင်သုံး ကိရိယာများတွင် ပျောက်ကွယ်သွားမည်ဖြစ်သည်။ အပူပေးထားသော လေ၏ နှိုင်းရစိုထိုင်းဆ ကျဆင်းသွားသည်။ အအေးခံထားသော၊ နို့ဆီနှင့် ရေဆိုးချုံ့ထားသော လေသည် အပူချိန်တိုးရန် လိုအပ်သည်။ ၎င်းသည် စိုထိုင်းဆကို 50% အောက်သို့ ကျဆင်းစေသည်။

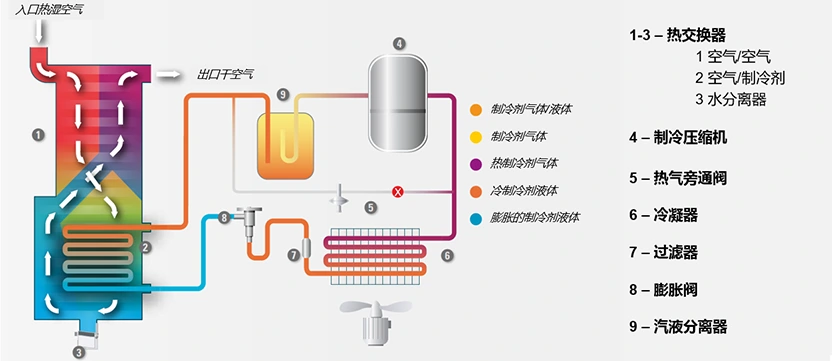

Atlas Copco F-type အအေးခန်းလေမှုတ်စက်တွင် လေ/လေ၊ လေ/ရေခဲသေတ္တာနှင့် ရေခြားနားသော ကိရိယာများ ပေါင်းစပ်ထားသည့် သုံးမျိုးသော အပူဖလှယ်ကိရိယာကို အသုံးပြုထားသည်။ ၎င်းသည် အအေးခံပြီးနောက် ကွဲကွာနေသော အရည်များကို ထိရောက်စွာ ဖယ်ရှားပေးပြီး ဖိသိပ်ထားသော လေကို ကြိုတင်အအေးခံကာ အပူဖလှယ်မှု ထိရောက်မှုကို ပိုမိုကောင်းမွန်စေသည်။ တစ်ချိန်တည်းတွင်၊ ၎င်းသည် ရေဓာတ်ခန်းခြောက်သော compressed လေကို inlet temperature ထက် 10°C နိမ့်သောအပူချိန်သို့ အပူပေးကာ ကုသမှုပြီးနောက် compressed air ၏ နှိုင်းရစိုထိုင်းဆ 50% အောက်တွင် ချေးမတက်အောင် ကာကွယ်ပေးပြီး အအေးခန်းလေမှုတ်စက်၏ စစ်မှန်သော ရေဓာတ်ခန်းခြောက်မှုအကျိုးသက်ရောက်မှုကို ရရှိစေပါသည်။

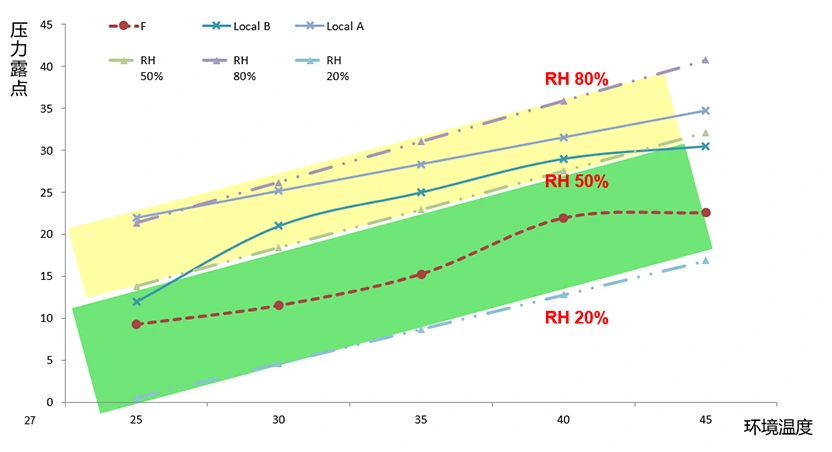

အောက်တွင် တိုင်းတာထားသော အချက်အလက်တွင် ပြထားသည့်အတိုင်း၊ compressed air inlet pressure 7 Bar၊ inlet temperature 35°C၊ pressure dew point 7°C နှင့် နောက်ဆုံး exhaust temperature 25°C ဖြင့်၊ ပိုက်လိုင်းများနှင့် air-using equipment များ၏ စိုထိုင်းဆ 30% သည် ထိရောက်စွာ ကာကွယ်ပေးပါသည်။

F6-400 (F6၊ F11၊ F25၊ F35၊ F55၊ F75၊ F95၊ F120၊ F140၊ F180၊ F230၊ F285၊ F335၊ နှင့် F400)

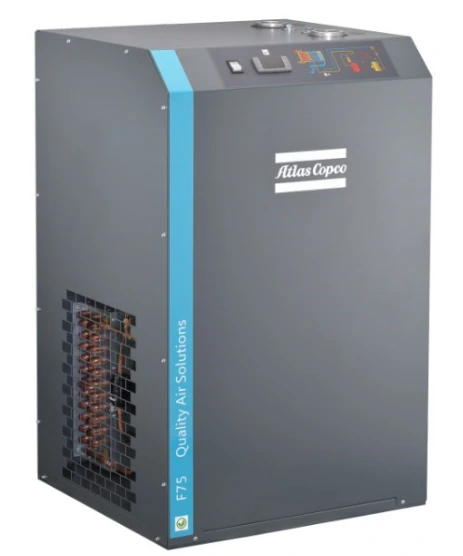

Standard Supply Scope- F6-400 သည် လေအေးပေးထားသော အအေးခန်း ဖိသိပ်ထားသော လေမှုတ်စက်တစ်ခုဖြစ်သည်။ လေမှုတ်စက်တွင် အတွင်းပိုင်းပိုက်များ၊ ဆက်စပ်ပစ္စည်းများနှင့် လျှပ်စစ်စနစ်များ အားလုံးပါဝင်ပါသည်။ ၎င်းတွင် တိုက်ရိုက်-ဒရိုက်၊ စွမ်းဆောင်ရည်မြင့် ရေခဲသေတ္တာ ကွန်ပရက်ဆာ၊ အပြည့်အ၀ အလုံပိတ် လေအေးပေးထားသော မော်တာ နှင့် ချောဆီ၊ အအေးခံခြင်းနှင့် အေးစက်သည့် စနစ်များ ပါဝင်သည်။

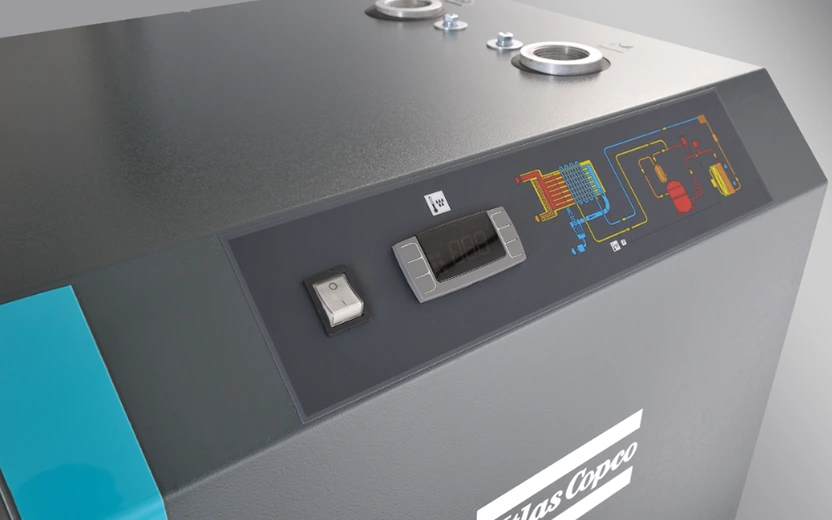

လေမှုတ်စက်ကို အသံလုံသော အကာအရံတစ်ခုတွင် ထားရှိသည်။ ရှေ့အကန့်တွင် စတင်/ရပ်ရန် ခလုတ်နှင့် နှင်းပွိုင့်ပြသသည့် ကွန်ပျူတာ ထိန်းချုပ်မှု မော်ဂျူးတစ်ခု ပါရှိသည်။

အလွန်အမင်း လည်ပတ်မှု အခြေအနေများအတွက် ဒီဇိုင်းထုတ်ထားသည်။

F6-400 သည် အလွန်ပြင်းထန်သော အခြေအနေများအောက်တွင် စဉ်ဆက်မပြတ် လည်ပတ်နိုင်ရန် ဒီဇိုင်းထုတ်ထားသည်။ လှည့်ပတ်သည့် အစိတ်အပိုင်းများအားလုံးသည် ညစ်ညမ်းမှုကို ကာကွယ်ပေးပြီး ရေရှည်၊ ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေသည်။ အခြောက်ခံစက်၏ အအေးပေးစနစ်သည် ပတ်ဝန်းကျင်အပူချိန် 45°C/113°F အထိ ကောင်းစွာလည်ပတ်နိုင်ရန် အထူးဒီဇိုင်းထုတ်ထားသည်။

အစိတ်အပိုင်းဖော်ပြချက်-

Atlas Copco အအေးခန်း အခြောက်ခံစက် ဇယားကွက်
